帶你認識幾種常見電容器，了解電路板上常見電子元件

作者：NCC電容    發布時間：2020-08-20 11:29:55  訪問量：8901  來源：黑金剛電容

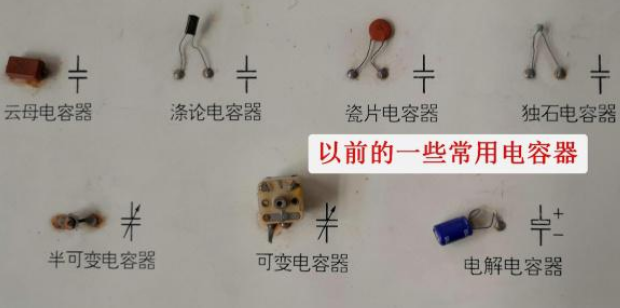

電容器可以通俗的理解為容納電荷的容器。英文名稱是capacitor，常用大寫字母C表示。兩個彼此絕緣而又相互靠近的導體，就組成了一個電容器。在實際的電容器中，兩個導體之間充滿了絕緣的電介質，電介質的種類比較多。下面先來看一些多年前的電容器（體積都比較大）。

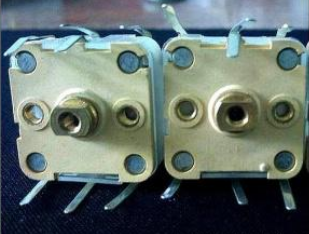

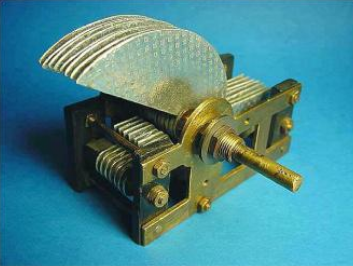

電容的符號C，單位是法拉（簡稱法），用大寫字母F表示。法拉這個單位很大，其他常用還有毫法（mF）、微法（uF）、納法（nF）、皮法（pF）等。構成電容器的兩個導體相對面積大小變化時，容量也隨之發生變化。電容量可在較大范圍內變化的電容器我們稱為可變電容器。按介質的不同，分空氣介質可變電容器和固體介質可變電容器。這兩種電容器以前都是用在收音機中調節電臺使用。至于上圖中的半可變電容器是電容量變化范圍很小的固定介質電容器。

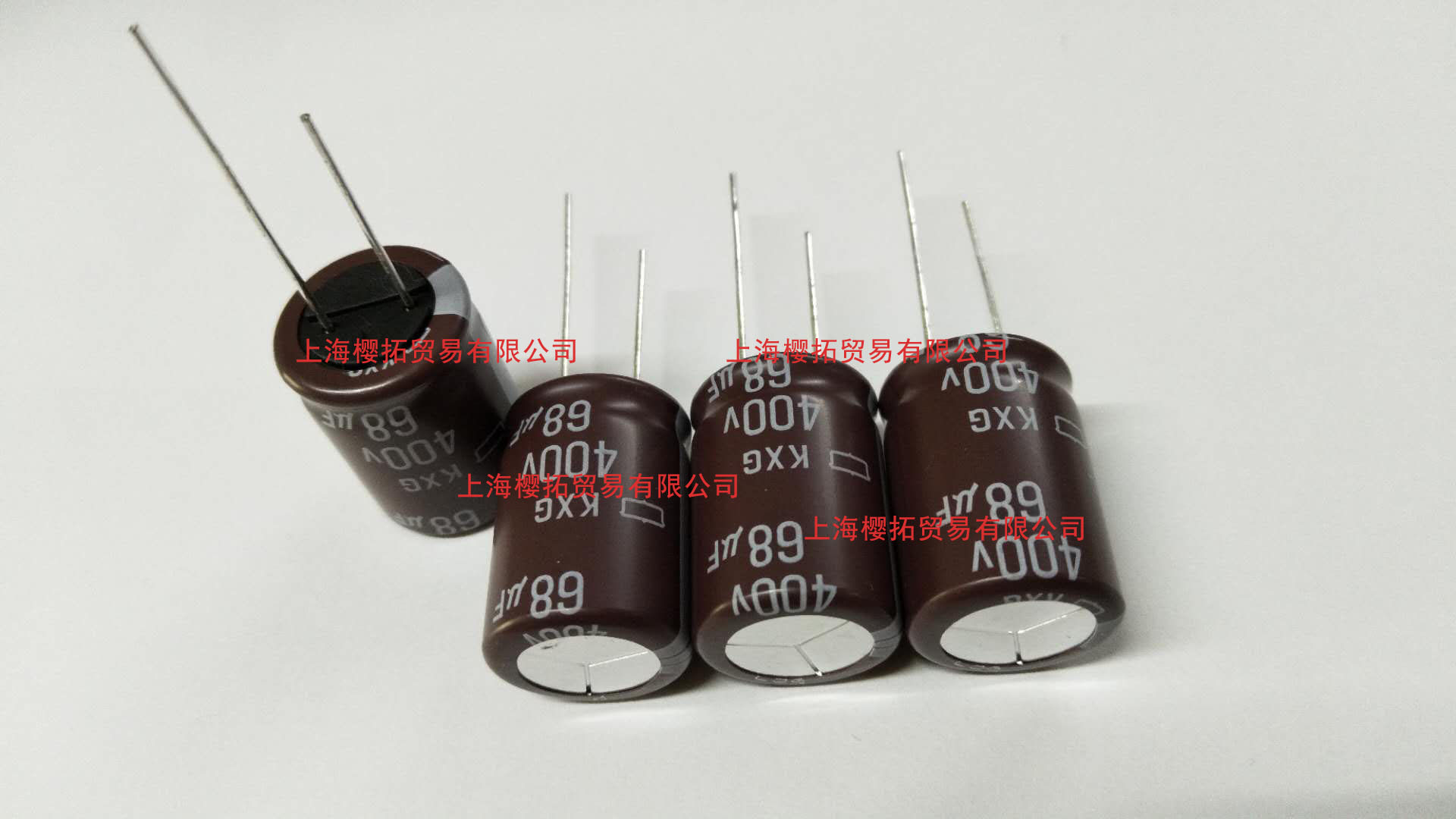

除上面三種之外，其他的電容器都是固定電容器，容量是固定不變的。固定電容器根據介質的不同又可以分為：陶瓷電容器、云母電容器、紙質電容器、薄膜電容器、電解電容器等等。其中電解電容器，使用時要注意極性，這種電容器兩個腳分正、負極，接反極性很容易損壞，甚至引起爆炸。因此電解電容器只能接入直流電路中，下圖就是兩個電解電容器，上面標著負極，沒標的另一個腳就是正極。

以上就是對電容器的簡單介紹，通過介紹大家再看到各種電子設備線路板上的電容器，能有一些認識。下圖是一些電阻的符號、實物對應展示。
